利用透视绘制漫画背景!漫画中曲道和台阶的画法

689 人阅读 2019-12-16
一、弯曲的道路

利用透视绘制漫画背景!漫画中曲道和台阶的画法

想象曲线画出弯曲的道路。

利用透视绘制漫画背景!漫画中曲道和台阶的画法

首先画出“眼级水平(EL)”在那条线上决定“消失点(VP)”,画出道路。

利用透视绘制漫画背景!漫画中曲道和台阶的画法

在路上画上眼线的平行线,从这里开始弯曲。

利用透视绘制漫画背景!漫画中曲道和台阶的画法

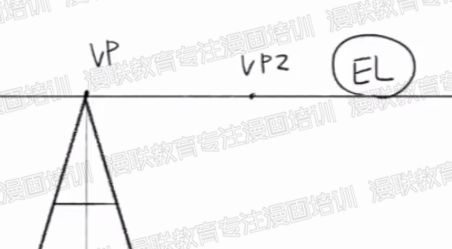

配合想要弯曲的方向打出消点2 (VP2)。

利用透视绘制漫画背景!漫画中曲道和台阶的画法

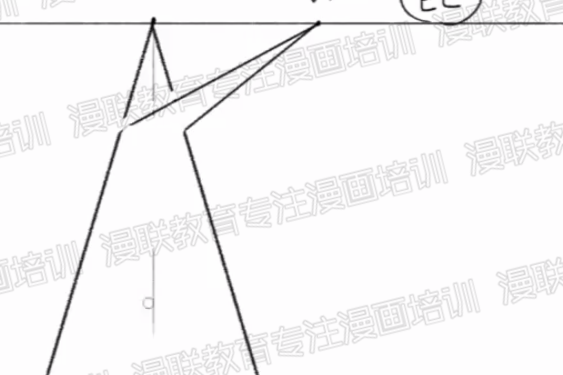

连接平行线和消失点2。

利用透视绘制漫画背景!漫画中曲道和台阶的画法

这里画的线是弯曲的道路。

利用透视绘制漫画背景!漫画中曲道和台阶的画法

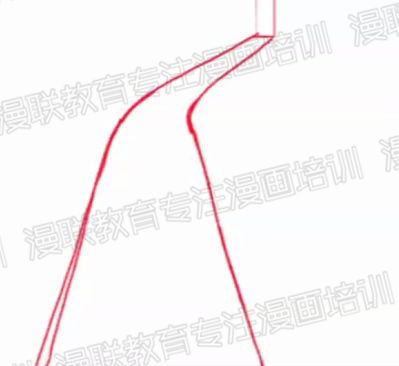

然后,以这条路为基础画出弯曲的道路就完成了。

利用透视绘制漫画背景!漫画中曲道和台阶的画法

转弯后的路VP2会变成消失点,所以要注意。

利用透视绘制漫画背景!漫画中曲道和台阶的画法

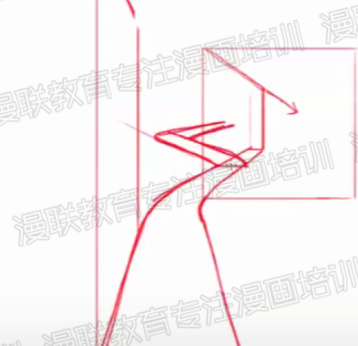

学会了这个手法的话,也能画出曲折的弯曲道路了。

二、阶梯的画法

接下来,学习如何画阶梯。

利用透视绘制漫画背景!漫画中曲道和台阶的画法

阶梯是坡道画法的应用。首先,用和坡道的画法相同的流程来获取透视。

利用透视绘制漫画背景!漫画中曲道和台阶的画法

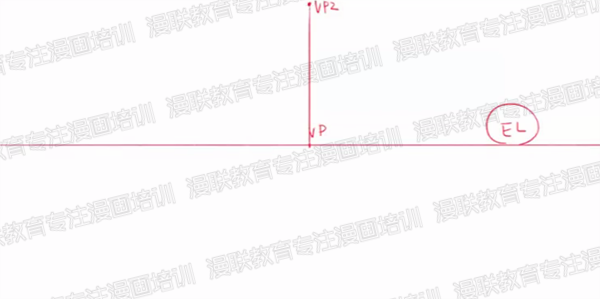

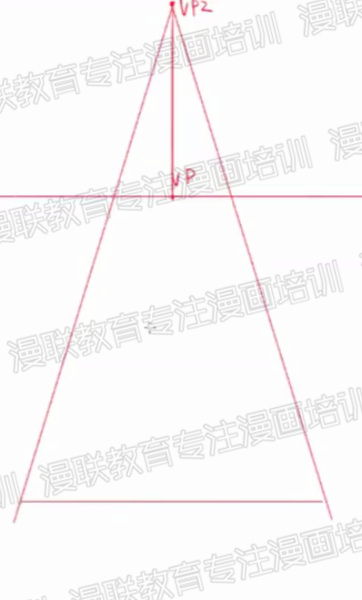

眼级,然后在上面画消失点。然后从消失点画一条垂直的线,在那条线上打出消点2 (VP2)。然后在消失点2处画两条线,形成坡道。

利用透视绘制漫画背景!漫画中曲道和台阶的画法

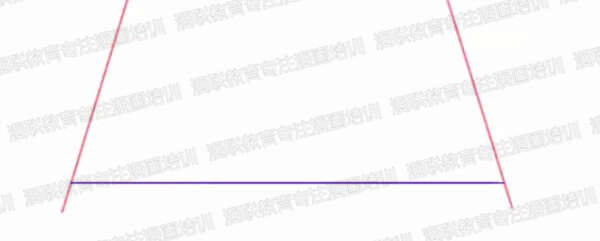

这条线是作为楼梯平台的部分。

利用透视绘制漫画背景!漫画中曲道和台阶的画法

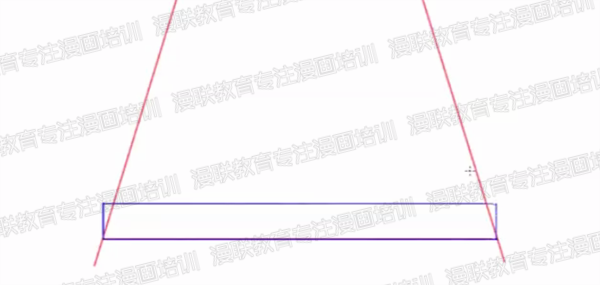

垂直划线,决定第一级台阶的高度。

利用透视绘制漫画背景!漫画中曲道和台阶的画法

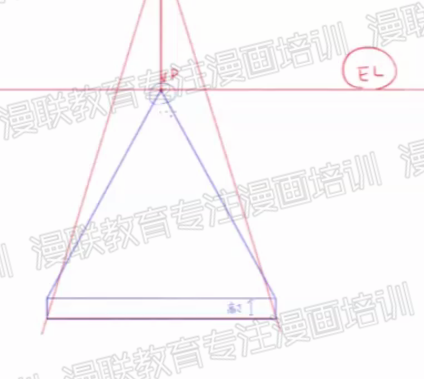

连接第1段高度的顶点和消失点1。

利用透视绘制漫画背景!漫画中曲道和台阶的画法

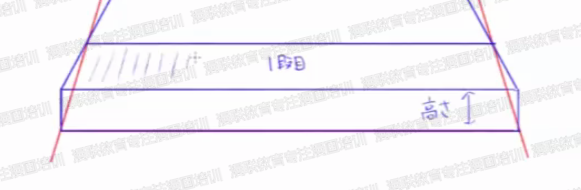

有与消失点1相连的线和与消失点2相连的线相交的点。连接那个相交点的话第1段就完成了。

利用透视绘制漫画背景!漫画中曲道和台阶的画法

接着画第2段。

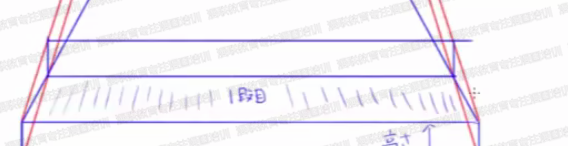

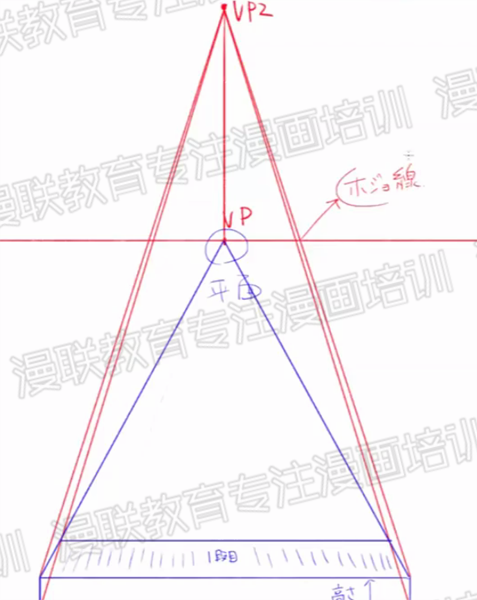

首先放入第2段的辅助线。连接第1段的顶点和消失点2来制作辅助线吧。

利用透视绘制漫画背景!漫画中曲道和台阶的画法

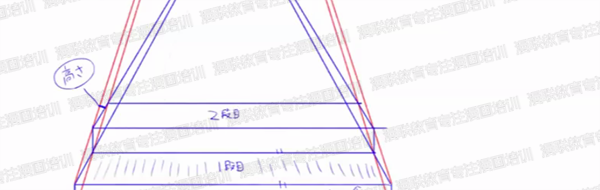

从第1段的两端在第2段的辅助线上画一条垂直的线连接。这是第2段的高度。

利用透视绘制漫画背景!漫画中曲道和台阶的画法
连接第2段的顶点和消失点1的话,第2段就完成了。

利用透视绘制漫画背景!漫画中曲道和台阶的画法

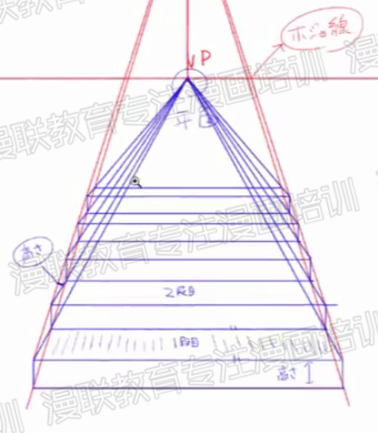

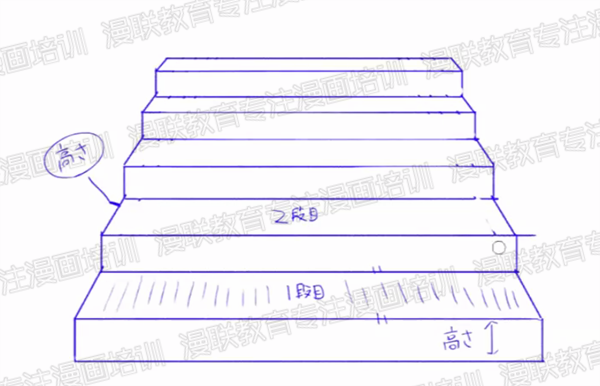

重复这个可以增加级数。

利用透视绘制漫画背景!漫画中曲道和台阶的画法

然后,消去不需要的部分,楼梯就完成了。

* 从斜着看的阶梯的画法

从斜着看的阶梯也可以用同样的手法来描绘。

利用透视绘制漫画背景!漫画中曲道和台阶的画法

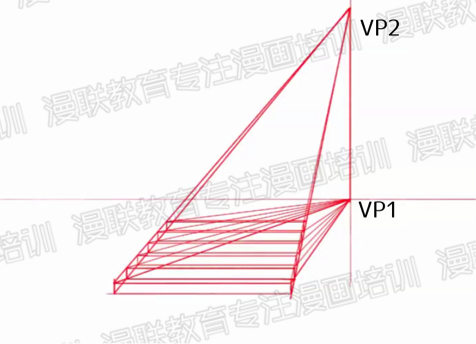

和刚才一样,使用2个消失点画阶梯。

利用透视绘制漫画背景!漫画中曲道和台阶的画法
利用透视绘制漫画背景!漫画中曲道和台阶的画法

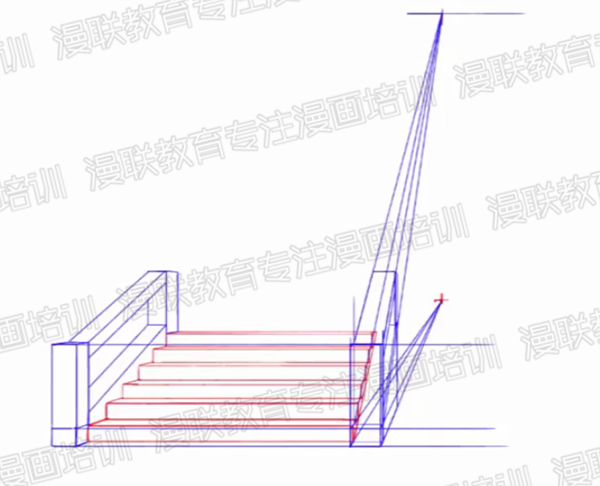

扶手也根据2个消失点取透视。

利用透视绘制漫画背景!漫画中曲道和台阶的画法

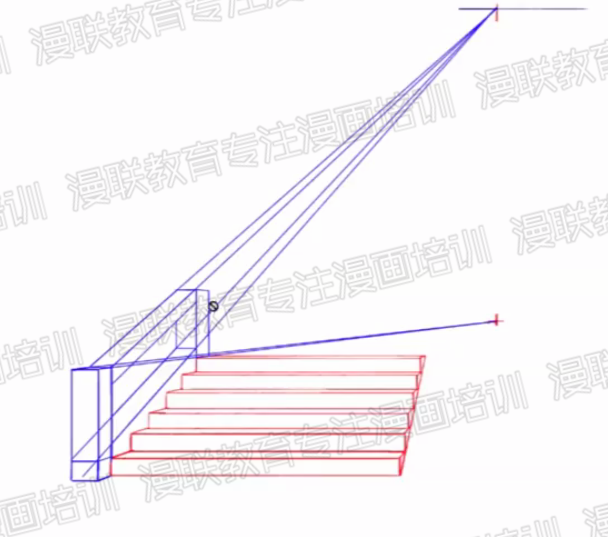

后面的扶手,以消失点1为基础取透视。

利用透视绘制漫画背景!漫画中曲道和台阶的画法

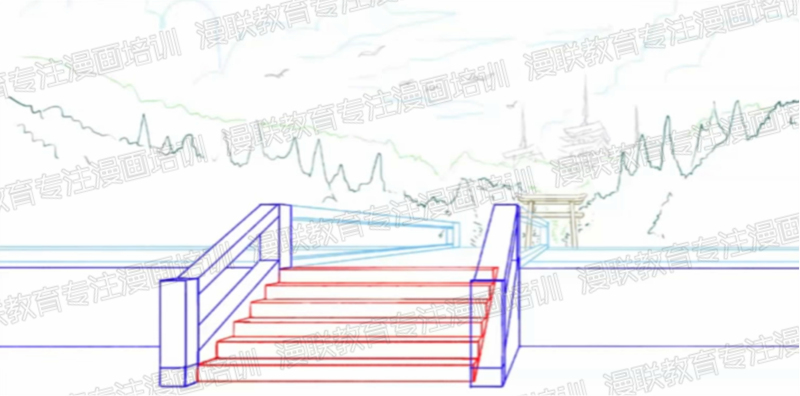

最后,加上背景就完成了。

仅一点透视法就能描绘出各种各样的构图。

参考来源:《その階段のパース合ってる? 曲道と階段の描き方》
