如何使用三点透视图法绘制漫画背景?绘制有尺度感的室内背景只需要五个步骤!

78人阅读 2019-12-31

想画有比例尺感的构图时,有烦恼过怎么画吗?

本讲座,适合画出给予其尺度感的构图。三点透视图法的描绘方法,试着挑战一下有尺度感的漫画背景吧。

一、三点透视是什么?

画透视的方法有透视、两点透视、三点透视三种。一点透视和二点透视的使用方法在前两期教程中已经仔细讲解过了。

虽然理解了一点透视和两点透视的透视,但是想要画出更大胆的构图,推荐使用三点透视图进行作画。

如何使用三点透视图法绘制漫画背景?绘制有尺度感的室内背景只需要五个步骤!

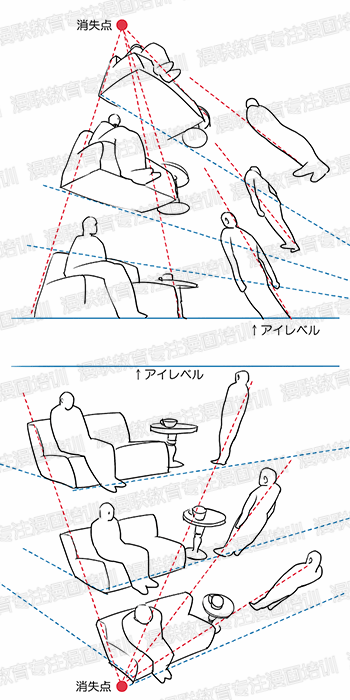

一点透视和二点透视水平(横)方向获取透视,不过,三点透视有3个消失点高度方向也使之有透视(远近感)的描绘方法

从低的位置抬头看的仰视,从高的地方往下看的俯视的场景可以使用这种透视法

二、三点透视的画法

如何使用三点透视图法绘制漫画背景?绘制有尺度感的室内背景只需要五个步骤!

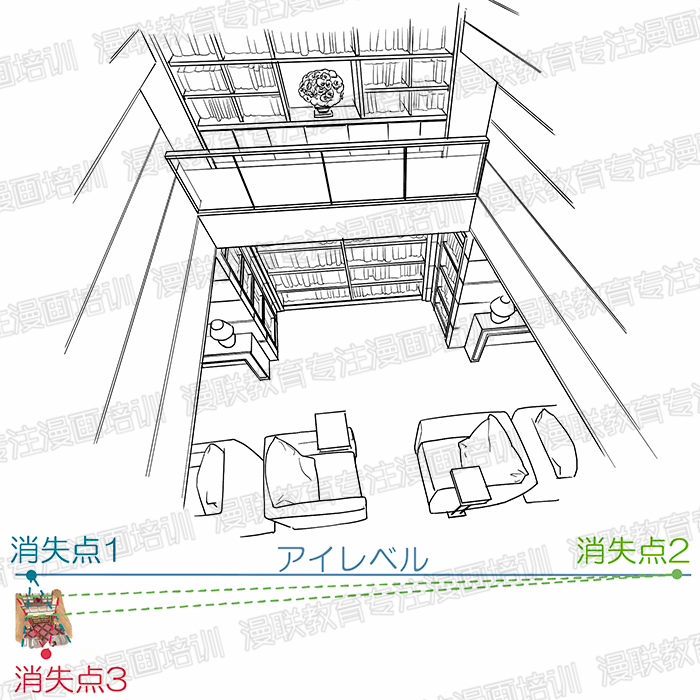

本期教程用绘制的是从上方俯视的画面来进行讲解。

一眼显示人物和家具配置的位置关系很方便。这种情况下,眼级在房间的上方级上的消失点相当远

如何使用三点透视图法绘制漫画背景?绘制有尺度感的室内背景只需要五个步骤!

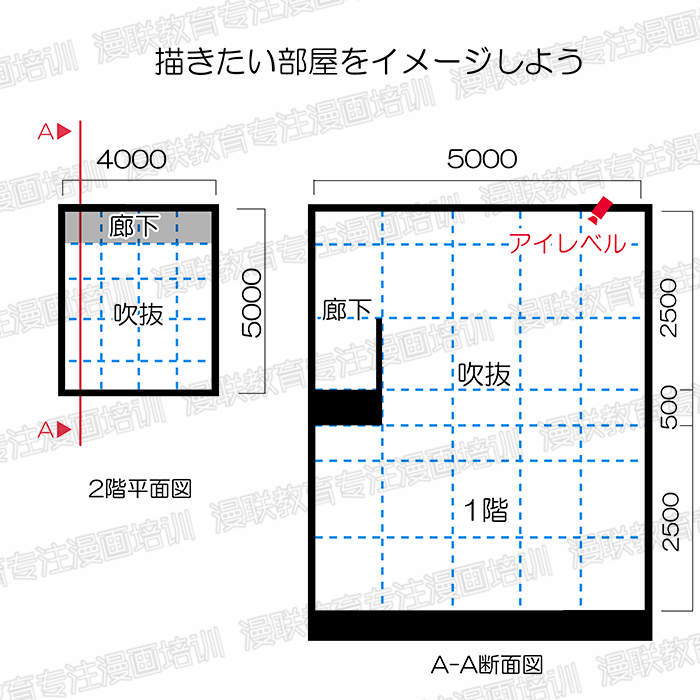

确认一下这个房间的平面图和截面面图。如果对于想画的内容印象清楚的话就不需要图纸。不过,因为某种程度的房间的大小和门窗的位置等只要做笔记就可以了,所以作画的过程会比较容易。

01. 通过两点透视的顺序设置眼级和消失点

如何使用三点透视图法绘制漫画背景?绘制有尺度感的室内背景只需要五个步骤!

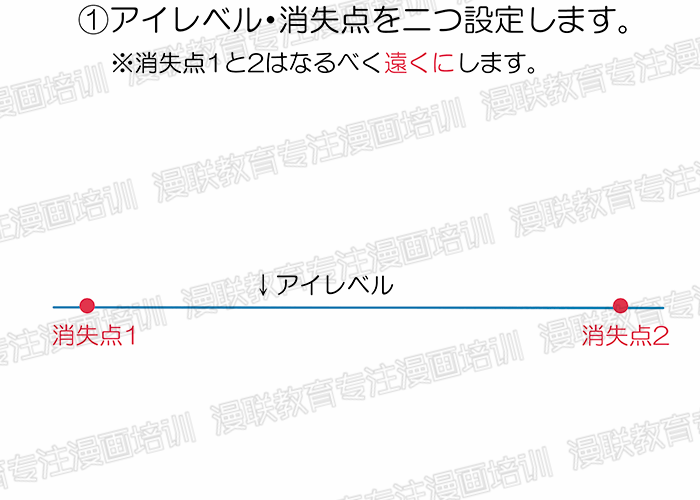

首先,在上期教程介绍的两点透视的步骤设定眼级和消失点。这时,要尽量把消失点1和2弄得远一些。

02. 设置第三个(高度方向)消失点

如何使用三点透视图法绘制漫画背景?绘制有尺度感的室内背景只需要五个步骤!

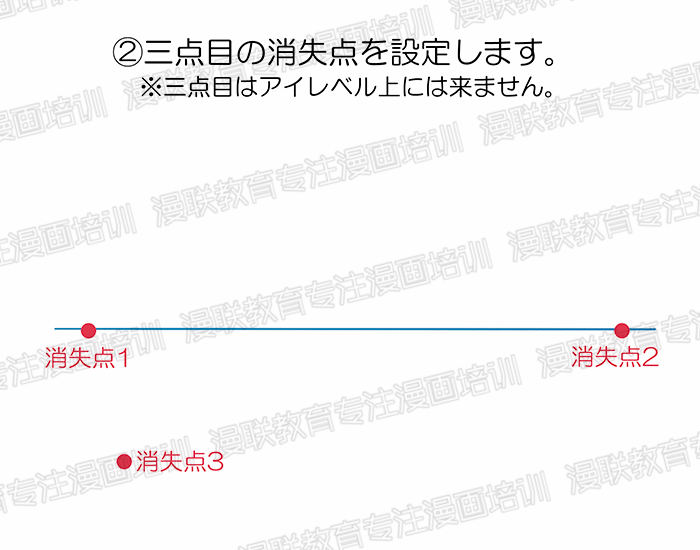

设置第三个消失点。

这时候有两件事需要注意的:

要点1:第三点并不是在眼级上,而是在眼级的上面或下面

要点2:这个消失点在哪里构图会有很大的变化。如果拿到眼级上面成为仰视,拿到眼级下面的话就会成为俯视

如何使用三点透视图法绘制漫画背景?绘制有尺度感的室内背景只需要五个步骤!

另外,消失点的远近也会改变构图的画面

离眼睛的距离越近,就越像从侧面看的角度变成了越接近第三点的消失点,从正上方、正下方看的角度可还原到其原始大小和位置。

03. 透视网格的画法

如何使用三点透视图法绘制漫画背景?绘制有尺度感的室内背景只需要五个步骤!

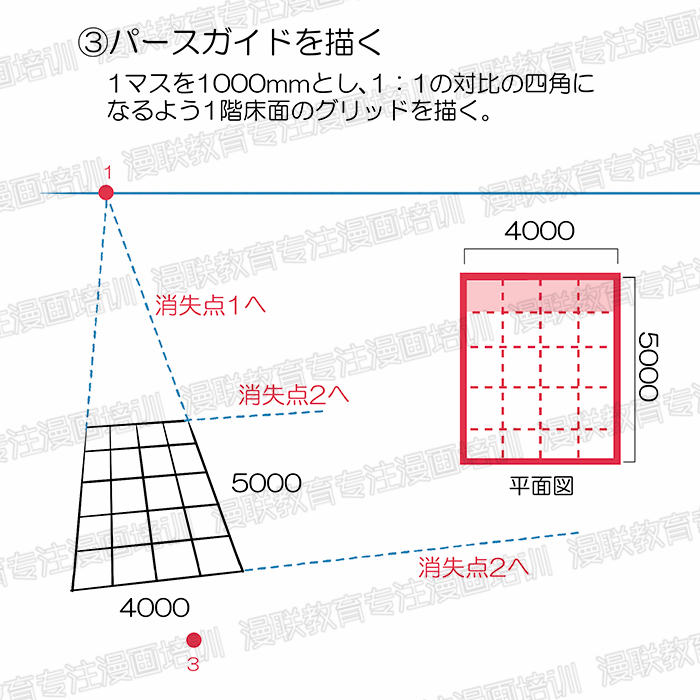

利用网格绘制地面。地板是水平(横)方向的,所以请使用1和2的消失点

如何使用三点透视图法绘制漫画背景?绘制有尺度感的室内背景只需要五个步骤!

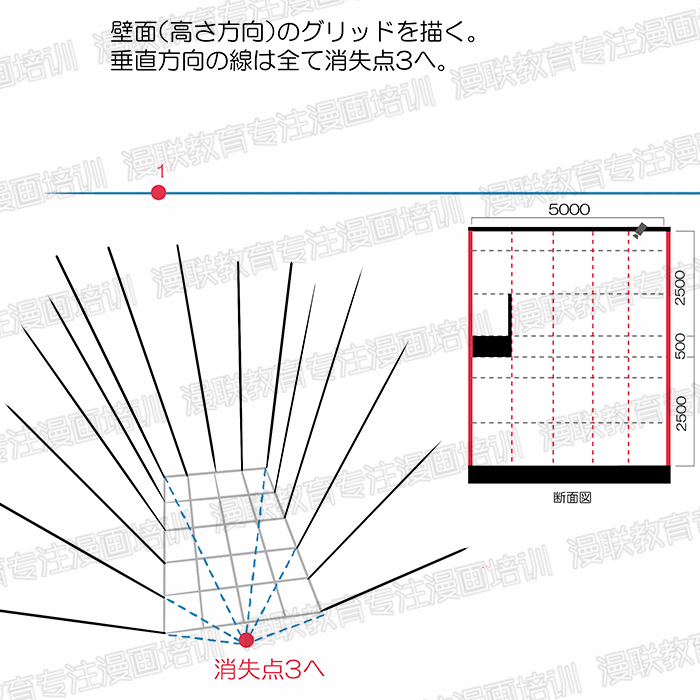

确定消失点3并绘制墙面。这个垂直方向的线向消失点3聚集。

如何使用三点透视图法绘制漫画背景?绘制有尺度感的室内背景只需要五个步骤!

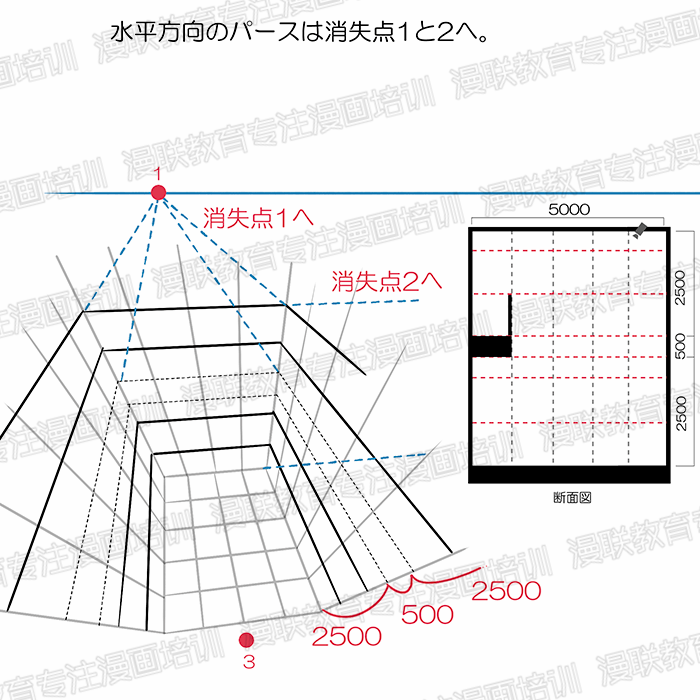

此外,水平方向的消失点1和2。1楼和2楼之间空出500mm~的话,建筑物的厚度更真实。

04.描绘主要的墙壁和二楼的地板

如何使用三点透视图法绘制漫画背景?绘制有尺度感的室内背景只需要五个步骤!

沿着透视线画墙壁和地板的线。

如何使用三点透视图法绘制漫画背景?绘制有尺度感的室内背景只需要五个步骤!

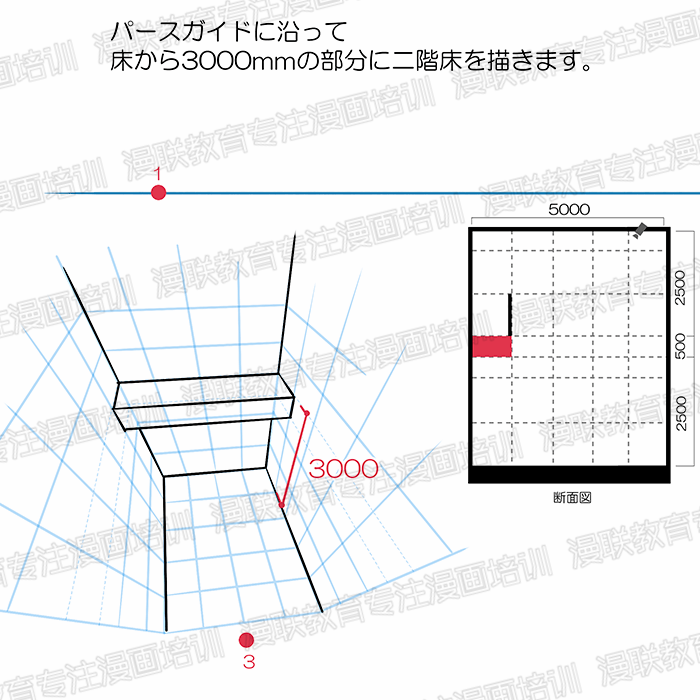

画2楼的地板。加上一般的天花板高2500mm和天花板厚度500mm,在3000mm的高度画上2层地板。

05.画入细微的点景(家具和细节)

如何使用三点透视图法绘制漫画背景?绘制有尺度感的室内背景只需要五个步骤!

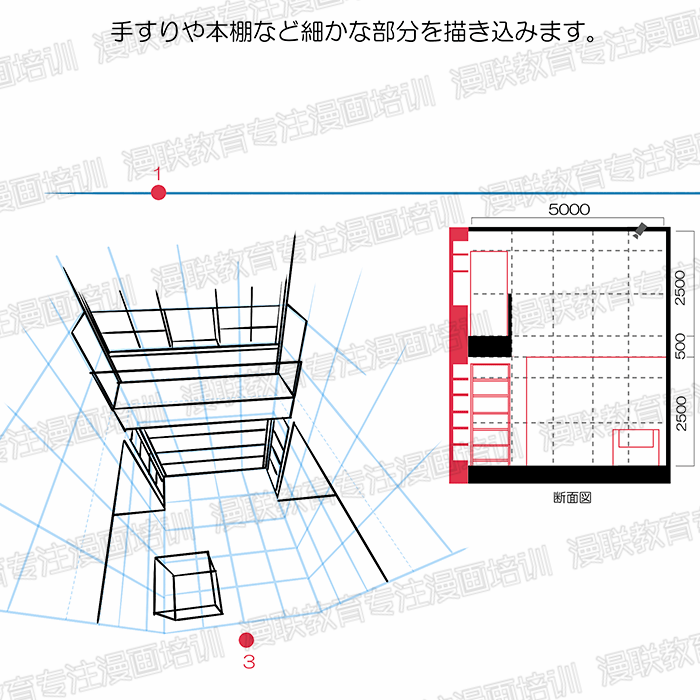

像沙发这样的家具,照明,如果你用立方体把它画成一个很复杂的形状,你就很容易画了。

三、三点透视图画室内插图完成

如何使用三点透视图法绘制漫画背景?绘制有尺度感的室内背景只需要五个步骤!

以上就是完成。虽然三点透视感觉有点复杂,但是只要增加消失点的数量,基本的画法就跟一点透视一样。

如果掌握了三点透视画的话,无论什么构图都能自由自在地画出来,请一定要挑战一下。

参考来源:《スケール感のある室内背景が5つのステップで描ける! 三点透視図法を用いた背景の描き方 》
